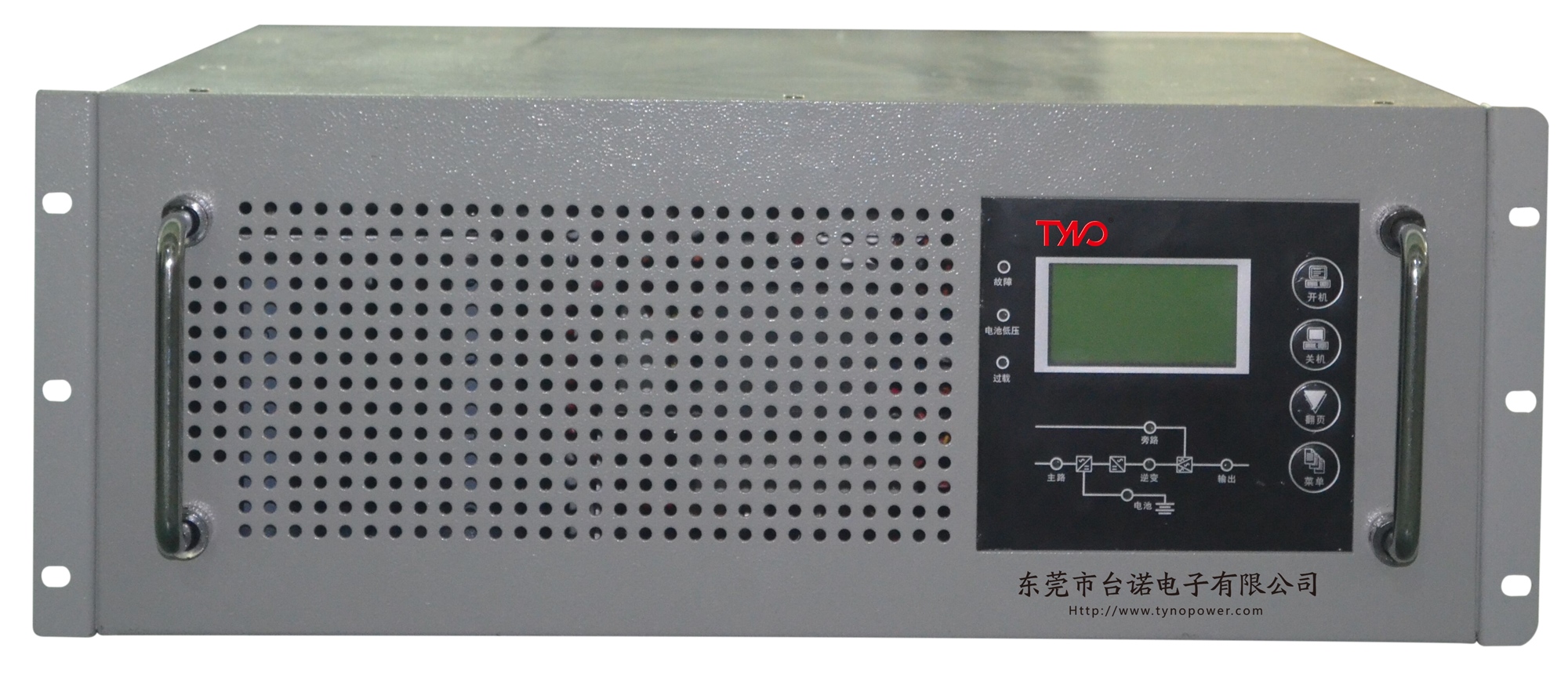

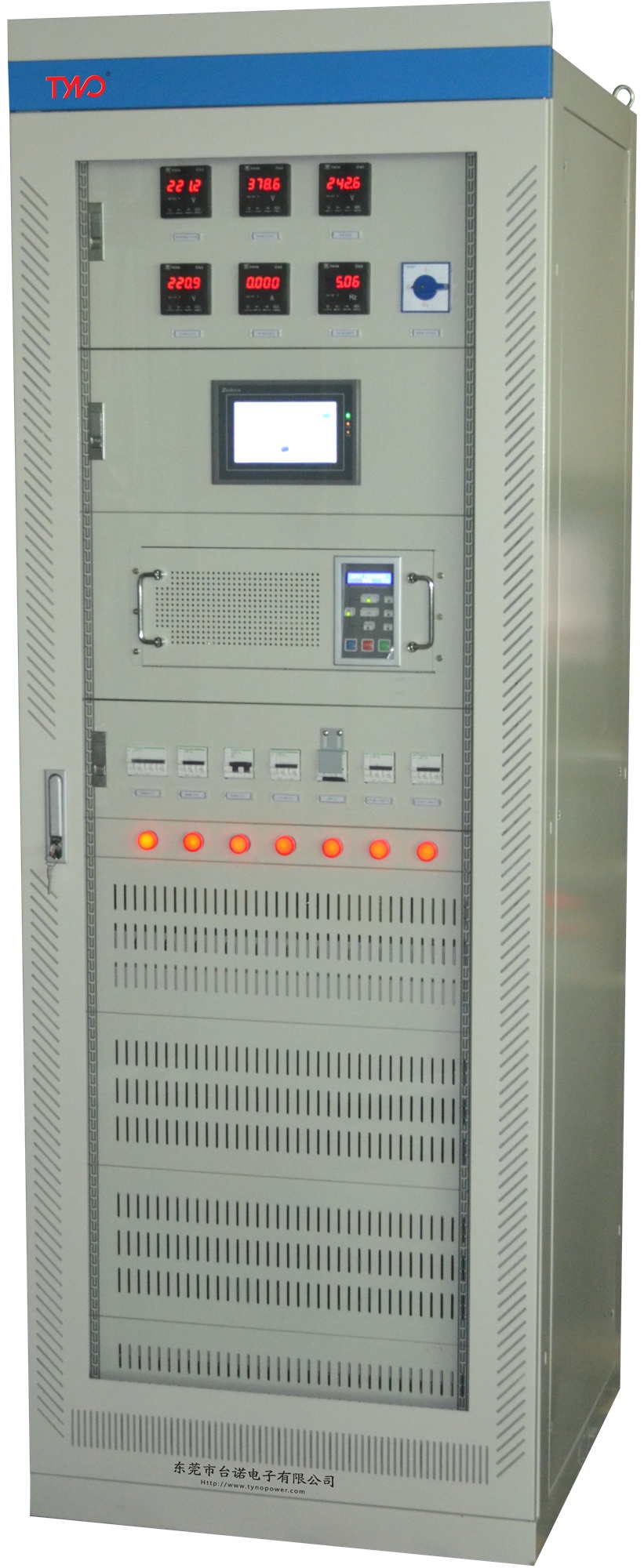

TT系列電力專用 UPS

產品詳情

TT系列電力專用不間斷電源產品介紹

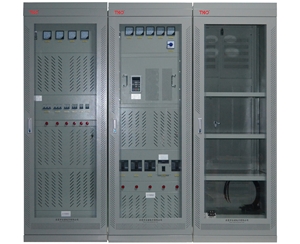

TT系列電力專用UPS、TB旁路穩壓柜、TX系列饋線柜是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負載供電；若交流電網輸入異?；驍嚯姇r(shí)，則由電力系統后備的直流屏經逆止二極管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。

1.應用領域:

廣泛應用于發電廠、變電站、配電所等。

2.性能特點:

整流器

單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±25%范圍波動，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±5%內。

逆變器

采用SPWM技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積，確保在負載變化時取得極好的動態特性。

直流屏

在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫不間斷地供電，直流屏放電時會給出信號；在接近終止放電電壓時，系統將給出警示信號，如果放電至極限電壓，系統就會轉入備電運行。

市電/備電

在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異?；蚬收蠒r(shí)，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。

靜態開關

靜態開關可不間斷地實現旁路與逆變的切換功能，切換可以自動完成，也可以通過手動完成。

智能監控

通過RS232/RS485、電量變送信號將UPS的工作狀態和數據實時地傳輸?shù)紻CS系統，實現智能監控。

3.原理框圖:

4.技術參數:

型號	TTD1-30KS	TTS6-120K						TTM6-120K
型號分類	1-30KVA	6-120KVA						6-120KVA
交流輸入
相數	單相			三相				三相
電壓	單相AC220V±25%			三相AC380V±25%				三相AC380V±25%
頻率	50HZ±5%,60HZ±5%
頻率跟蹤速率	≦1Hz/S
交流輸出
標稱相電壓	單相AC220V±1%				單相AC220V±1%				三相AC380V±1%
標稱頻率	50Hz / 60Hz ± 0.05 (電池供電)
輸出功率因數	≥ 0.8
輸出波形	正弦波
總諧波失真	線性負載<2%，非線性負載<3%
過載能力	過載125%10min，過載150%1min，負載正常后自動恢復
峰值因數	3:1
市電斷電轉換時間	0ms
逆變/旁路轉換時間	≤1ms
直流輸入
直流電壓(電池)	DC110/220V
直流范圍	DC93-137V/184-275V
警告裝置
市電斷電	蜂鳴器每隔4秒鳴叫1次
市電異常	蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍
電池將耗盡	蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮
過載	過載指示燈常亮，蜂鳴器長鳴
UPS異常	故障指示燈常亮，蜂鳴器長鳴
內部保護裝置
直流電壓(電池)	電池低壓自動關機，市電恢復自動重啟，小型斷路器保護
過載	超載(120—150%) 60秒后自動轉至旁路供電，負載正常后恢復
過溫度	UPS內部溫度＞85℃自動轉至旁路
輸出短路	限流，自動關機，小型斷路器保護
UPS異常	自動轉至旁路，負載由市電供電
雜波濾波器	10~100KHz at 40dB; 100KHz~100MHz at 70dB
控制面板 LCD+LED
LCD顯示屏或觸摸屏	顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；逆變器溫度
電池低壓指示燈	電池電壓低時亮
過載指示燈	過載時亮
故障指示燈	故障時亮
UPS狀態指示燈	市電模式；電池模式；逆變供電；旁路供電；UPS異常
滿載效率	91%		92%				95%
電腦通訊接口	RS232/RS485(遠程網絡監控選件)
運行溫度	-10℃ ～ 50 ℃
相對溫度	30% ～ 90%（無凝結）
運行高度	< 2000 m （每增加100m下降1%，最高4000m）
噪音	48 - 55dB		53 - 65dB				55 - 65dB
箱體顏色	灰白色7032/7035/黑色（可選）
尺寸（W x D x H）mm	800 x 600 x 2260/800 x 800 x 2260					1000 x 800 x 2260/1200 x 800 x 2260
主機重量	根據機器配置
選件	干接點/RS485/網絡適配器（SNMP）/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜 /防雷裝置/旁路穩壓柜/可根據要求設計機柜尺寸
